Программа позволяет:  рассчитать мощность по 1ф/3ф току.
рассчитать ток по 1ф/3ф мощности. по заданному сечению и условиям прокладки определить ток и мощность. рассчитать потери напряжения рассчитать токи короткого замыкания определить диаметр провода, кабеля, шнура и спецкабеля. определить сечение провода кабеля, шнура и спецкабеля проверить выбранное сечение на: нагрев экономическую плотность тока потери напряжения корону выбрать сечение провода кабеля, шнура и спецкабеля при определенной прокладке и потерю напряжения для проводников до 1000 В при определенной длине. определить ток плавки материала проводника. определить сопротивление. определить нагрев. определить энергию электрической цепи. определить количество теплоты, выделяющейся в цепи(работа). рассчитать заземление, как одиночного так и контора. рассчитать промерзания грунта для работ по заземлению и прокладке кабелей выбрать автоматы защиты произвести расчет работ и выбор оборудования связанных с электрификацией. вычислить цену за n количество дней m количество Квт. по присоединенной мощности по счетчику 220/380 В (с сохранением значений счетчика) программа имеет встроенный прайс на электрооборудование. имеется возможность редактирования прайса. основы электробезопасности. примечание: документы и таблицы. подробная контекстная помощь. работа с прайсами формата Excel специальной программой CU_prs и многое другое.
 Скачать программу "Электрик v 4.4"

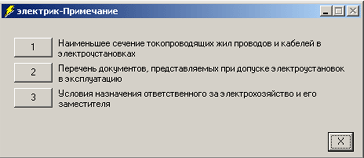

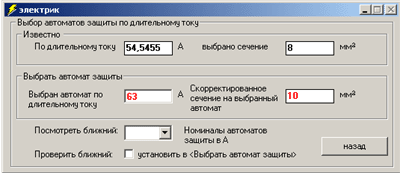

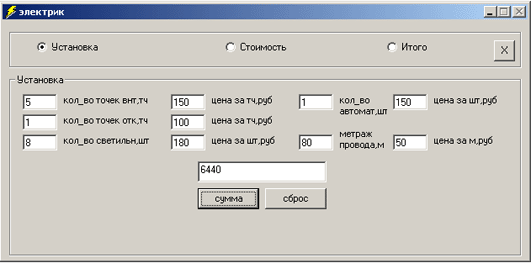

 ОГЛАВЛЕНИЕ Выбор сечения проводов,шнуров,кабелей и спецкабелей с резиновой или пластмассовой изоляцией. Главное окно. Расчет тока,мощности,сечения,сопротивления,работы,энергии,диаметра и тока плавления. Выбор автоматов защиты. Расчет стоимости и установки эл.оборудования. Прайсы на эл.оборудование. Основы электро безопасности. Примечание.Документы и таблицы. Выбор сечения кабелей с бумажной пропитанной изоляцией. Выбор сечения кабелей с бумажной пропитанной изоляцией.Прокладка в блоках. Выбор сечения неизолированных проводов и шин. Проверка сечения: на потери напряжения до 1000 В. на нагрев сечения проводника. на экономическую плотность тока. по условиям короны и радиопомех. Проверка на потери напряжения выше 1000 В. Расчет токов короткого замыкания. Расчет заземления. Расчет промерзания и защиты грунта. Расчет за потребляемую электроэнергию с энерго снабжающей организацией ЭСО. Выбор сечения нескольких нагрузок по схеме. Сопутствующие программы |
Электрик.Выбор проводника. Главное окно программы Выбор проводов,шнуров,кабелей и спецкабелей с резиновой или пластмассовой изоляцией. ПРОГРАММА ПОЗВОЛЯЕТ: -рассчитать мощность по 1ф/3ф току. -рассчитать ток по 1ф/3ф мощности. -рассчитать потери напряжения -рассчитать токи короткого замыкания -определить диаметр провода/кабеля. -определить сечение провода/кабеля -проверить выбранное сечение на: -нагрев -экономическую плотность тока -потери напряжения -корону-выбрать сечение провода/кабеля приопределенной прокладке. -выбрать автоматы защиты -определить ток плавки материала проводника. -определить сопротивление. -определить нагрев. -произвести расчет работ связанных с электрификацией. -вычислить цену за n количество днейn количество Квт.-по присоединенной мощности-по счетчику (с сохранением значений счетчика) -программа имеет встроенный прайс на электрооборудование. -имеется возможность редактирования прайса. -работа с прайсами формата Excel специальной программой CU_prs и многое другое. В НАЧАЛЕ РАБОТЫ УСТАНОВИТЕ ДАННЫЕ В РАМКАХ: -найти Расчитать ток или мощность (если находите ток- введите значения мощности в соответствующее поле или наоборот).Кнопкой "Выбрать" можно выбрать мощности для бытовых приборов по "номенклатуре бытовых приборов и машин". -род токаОднофазный,трехфазный или постоянный ток.Установите в текстовом поле необходимое напряжения в В.По умолчанию 1ф - 220 В; 3ф - 380 В; постоянный - 12 В. -проводник Выбрать провод,кабель,шнуры и спецкабель,кби(кабели с бумажной изоляцией)и нпш(неизолированные провода и шины).Окна нпш и кби открываются если расчитан или установлен ток.См.помощь для нпш и кби в одноименных окнах. -материал проводника Проводник из меди или алюминия. -коэфф Коэффициент мощности,полезного действия и любой коэффициент при необходимости. -R/T/W/A Длину проводника,потери мощности в % и температуру окружающей среды,при необходимости,с установкой галки после заполнения данных текстовых полей. -Выбрать тип прокладки Посмотреть в ПУЭ электропроводки.Глава 2.1 -Произвести расчет Нажмите кнопку "Расчет по I/P"

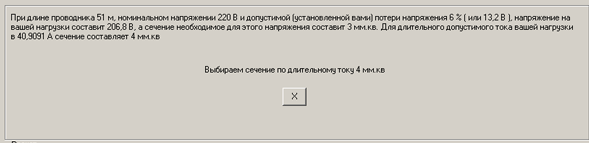

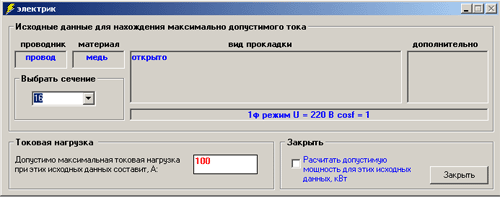

Поправки для провода и кабеля рассчитываются после основного расчета. Лоток Щелкнуть в программе для раскрытия темы лоток Короб Щелкнуть в программе для раскрытия темы короб Посмотреть в ПУЭ область применения.Глава 1.3 Посмотреть в ПУЭ выбор сечения проводов,кабелей,шнуров и спецкабелей.Глава 1.3 ТЕКСТОВЫЕ ПОЛЯ В РАМКЕ "Расчет" -"мощн.кВт"Определяемая или усттанавливаемая мощность нагрузки в кВт. -"сила тока,А" Сила тока нагрузки в А. -"сечение,мм2" Сечение проводника по длительно допустимому току в мм2. -"сечение для длины" Сечение проводника в мм2 с учетом длины и установленой Вами потери напряжения в %. Кнопка "?" откроет окно выбора сечения по длительному току или потерям напряжения.  -"сопр.Ом" Сопротивление проводника при заданой длине в Ом. -"R при темп. Т,С0"Сопротивление проводника при заданой температуре и длине в Ом. -"энергия,Дж"Энергия электрической цепи в Дж. -"работа,Дж" Работа,количество теплоты выделяющееся в проводнике за установленное время в Дж. -"диам.мм" Диаметр проводника в мм. -"ток плавления,А" Сила ток плавления проводника в А НАЗНАЧЕНИЕ КНОПОК -"Расчет по I/P" Расчет тока или мощности, выбор сечения и др.(см.выше)в главном окне. -"Расчет по S" Расчет максимально допустимого тока и мощности по сечению.  -"Автоматы"Выбор автоматов защиты по длительному току.Для открытия окна текстовое поле "сила тока А" должно быть не пустым.  Посмотреть в ПУЭ защита эл.цепей напряжением до 1000 В.Глава 3.1 -"Сброс" Сброс данных в исходное состояние. -"Проверить" Проверка выбранного сечения на потери напряжения,нагрев,на экономическую плотность тока и корону для 35 кВт и выше.См.помощь в окне проверки. -"К.З" Расчет токов короткого замыканияСм.помощь в окне К.З. -"Заземление"Расчет заземления и промерзания грунта.См.помощь в окне проверки. -"Цена за кВт" Расчет стоимости электроэнергии по присоединенной мощности или по счетчику.См.помощь в окне цены за кВт. -"Работа"Расчет стоимости работ по электрофикации.При наведении на текстовое поле откроется подсказка.Ставте свои данные или пользуйтесьданными заложенными в программу.  -"Прайс" Открывает окно стоимости оборудования.Вы можите сами добовлять прайсы.Скопируйте прайс в формте txtв папку prs заменив один из существующих с тем же названием.  -"Эл.безоп"Открывает окно электро безопасности.Тема выбирается щелчком.Выбранная тема высвечена красным цветом.  -"Примечание" Вызов примечания.Нажмите на одну из кнопок для раскрытия темы.  -"Калькулятор"Вызов калькулятора Windows. -"Помощь" Вызов этой справки. -"Выход"Выход из программы. -"Отчет"Составление отчета главного окна.Файл сохраняется в директориипрограммы - prv.txt |
