Виртуальный проект театра на 300 мест

В журнале “Шоу-Мастер” в„– 54 проект театра смогла предоставить только одна фирма - JGS.

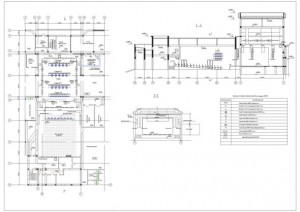

Театр на 300 мест размещается в реставрированном здании постройки начала прошлого века. Театр репертуарный драматический, но некоторая часть спектаклей все же ставится по современным произведениям и постановки не лишены новаторских идей. Размеры зала: длина -20 м, ширина – 13 м, высота потолка зала – 6,5 м. Размеры сценической коробки: высота – 14 м, глубина – 12 м, ширина – 12 м. На потолковой части сцены размещены две периметральных рабочих галереи и колосники. По бокам сцены есть карманы, а на ее планшете установлен сейф для укладки декораций. В общем, типичная и классическая архитектурная театральная схема. Как в любом классическом театре, на сцене есть передвижные вертикальные башни, портальные башни, рампа и организована рирпроекция. В зале установлены выносной софит и боковые конструкции, заменяющие в данном случае осветительные ложи. Прожекторы следящего света, направленные на сцену, размещаются в конце зала за последним зрительским рядом. Кроме этого, в помещении светооператоров установлен мощный проектор театральных эффектов.

В качестве базового осветительного оборудования выбраны приборы известной английской компании Strand Lighting, которая отличается стабильностью, инженерной опытностью и исключительным качеством своих изделий. Поскольку театр в основе своей репертуарный, то эксперименты с применением динамического оборудования с устройствами синтеза цвета RGB или CMY почти всегда исключены. По этой причине в данной ситуации используются классические прожекторы на поворотной лире Strand Pirouette Automated Spotlight со скроллерами 8” производства германской фирмы Rainbow. На софитах сцены (4 шт.) размещены приборы заливающего света производства Strand Lighting – Coda 500 и, собственно, Pirouette во всех видах. Pirouette используются также для организации бокового, портального освещения и установлены на галереях. На галереях размещаются, кроме этого профильные прожектора этой же фирмы и прожекторы ультрафиолетового света на разрядной лампе типа Bulbo 400 изготовленные компанией JB Lighting (Германия). Рампа организована приборами Coemar Ribalta 6-500 (шестисекционная группа заливающих приборов).

В зале мы видим все те же Pirouette со скроллерами в их классическом представлении и следящие прожектора Lampo Followspot 1200 MSR. Специальная световая проекция создается на декорациях и экранах сцены приборами Barco CLM R10+ (10 000 ANSI lm). Сердцем театрального освещения является диммерная система. Современные диммерные установки – это сложные электронные и электрические устройства. Тут использованы диммерные шкафы (кабинеты) ETC Sensor на 48 сдвоенных модулей по 3 кВт каждый. Выбор этих стоек обусловлен в первую очередь соображениями габаритных размеров, поскольку в старом здании помещение тиристорной запланировано не было и архитекторам пришлось отнимать для этого часть полезной площади. Габариты этой стойки 375х571х2040 мм, что по площади установки занимает наименьшее место из всех диммерных шкафов подобного класса. Таких стоек понадобилось четыре, т.е. общее число управляемых каналов – 384. Каждая стойка имеет собственную, автономную систему контроля работы. Вся диммерная система обладает функцией обратной связи с пультом управления постановочным освещением для дистанционной диагностики и протоколирования работы.

Ну и главным управляющим органом театрального света выбран универсальный театральный компьютерный пульт производства ETC Insight 3 (поскольку диммеры ETC, то и пульт лучше одноименного производства). Пульт позволяет управлять 512 USITT DMX каналами или 1536 диммерными блоками, чего для нашей световой схемы вполне достаточно. К пульту прилагается два TFT монитора, на которых отражается вся информация о работе световых каналов и диагностические данные диммерной системы. В заключение описания проекта стоит отметить его простоту и понятность инженерных решений. Рассмотренный набор осветительного оборудования еще дополнен различными осветительными приборами для установки на планшете сцены (прожекторами с асимметричными отражателями, генераторами дыма, сценическими вентиляторами, стробоскопами и пр.)
